1. 气缸活塞杆处外泄露？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

2. 气缸缸体与端盖处缓冲处外泄露？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

3. 气缸内泄露,活塞两端串气？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

4. 气缸不动作？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

5. 气缸偶尔不动？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

6. 气缸动作不平稳？

故障原因1:导向套、杆密封圈磨损、活塞杆偏磨。 解决方法1:更换。改善润滑状况。使用导轨。

故障原因2:活塞杆有伤痕、腐蚀。 解决方法2:更换。及时清除冷凝水。

故障原因3:活塞杆与导向套间有杂质。 解决方法3:除去杂质。安装防尘套。

安全注意事项

  • 配管前须防止杂物及灰尘等异物进入气压缸内，造成故障及错误动作
  • 气缸的使用，以不超越选用最大行程的使用为原则，要避免活塞与前后端盖的惯性力撞击。
  • 气缸进( 出) 气口必须加装调速阀，以控制气缸行进速度，气压缸最好是以出气控制速度(Check out) 为佳。
  • 行程较长的气缸，要设计中间点支撑，轴心与气缸管，若只有单边支撑，会造成负载弯曲，若有震动及负荷的场合时，会容易造成损坏。
  • 多数气缸装置一齐动作的结构，必须设计装置导杆引导，以避免产生干涉及动作不良现象。
  • 气缸轴心的负荷与移动方向要一致，不可以有侧向负载，会导致轴心表面磨耗及损伤，并使轴密封迫紧破损造成漏气及动作不顺畅的情形。
  • 外部导杆或轴端连接物体部位，轴端连接必须避免连接干涉现象，最好是连接受浮动接头或角度可调整装置，要避免不平衡的动作及单边磨擦造成的损伤。
  • 气缸管内壁及轴心为精密加工品，此部份要避免碰( 刮) 伤，尤其气缸管之外管操作会导致管壁变形，是造成气缸动作不良与气缸损坏之原因。
  • 气缸附缓冲装置的调整，必须依实际作动速度及最大负荷状况作适度调整；缓冲装置的针阀调整，不可以全闭状态，是导致缓冲迫紧破损原因。
  • 配管及组装接头时，须防止防漏胶带之余料进入管内，卷绕胶带时，须预留1~1.5 牙，不要卷绕止漏胶带。

技术支援

CV值

CV= Q / 400 × [√(P2+1) × (P1-P2)]

入口压力 (P1)

bar

出口压力 (P2)

bar

流量（Q）

l/min

CV

流量

Q = 400 × CV × [√(P2+1) × (P1-P2)]

入口压力 (P1)

bar

出口压力 (P2)

bar

CV

流量（Q）

l/min

有效断面积

CV= S /18 , Q= CV × 980

有效断面积 (S)

mm2

CV

流量（Q）

l/min

气缸理论出力表

F = P × A (or B) - f

A = π × Tr2(Tr=缸径半径)

B = A - (π × Tr2)(tr=杆径半径)

缸径 (T)

mm2

杆径 (t)

mm2

操作压力 (P)

MPa

摩擦阻力 (f)

N

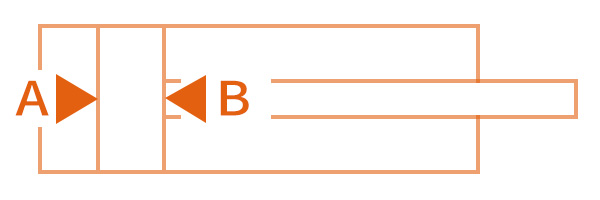

活塞受压面积

A

B

mm2

气缸出力 (F)

N

空气消耗量

Qn = ( A + B ) × L ×
P + 0.101
0.101
× n × 0.000001

缸径 (T)

mm2

杆径 (t)

mm2

操作压力 (P)

MPa

汽缸行程 (L)

MPa

每分钟动作次数 (n)

次/min

活塞受压面积

A

B

mm2

空气消耗量 (Qn)

l/min

单位换算表

流量

m3/s l/s cm3/s m3/h m3/min l/h l/min ft3/min
(scfm)		 gallon
min UK		 gallon
min USA
{{lastInput}} {{1000 * lastInput}} {{1000000 * lastInput}} {{3600000 * lastInput}} {{60 * lastInput}} {{3600000 * lastInput}} {{60000 * lastInput}} {{2120 * lastInput}} {{13200 * lastInput}} {{15850 * lastInput}}
{{0.001 * lastInput}} {{lastInput}} {{1000 * lastInput}} {{3.6 * lastInput}} {{0.06 * lastInput}} {{3600 * lastInput}} {{60 * lastInput}} {{2.12 * lastInput}} {{13.2 * lastInput}} {{15.85 * lastInput}}
{{0.000001 * lastInput}} {{0.001 * lastInput}} {{lastInput}} {{0.0036 * lastInput}} {{0.00006 * lastInput}} {{3.6 * lastInput}} {{0.06 * lastInput}} {{0.0212 * lastInput}} {{0.0132 * lastInput}} {{0.01585 * lastInput}}
{{0.00028 * lastInput}} {{0.28 * lastInput}} {{280 * lastInput}} {{lastInput}} {{0.01667 * lastInput}} {{1000 * lastInput}} {{16.67 * lastInput}} {{0.59 * lastInput}} {{3.67 * lastInput}} {{4.4 * lastInput}}
{{0.01667 * lastInput}} {{16.67 * lastInput}} {{16670 * lastInput}} {{60 * lastInput}} {{lastInput}} {{60000 * lastInput}} {{1000 * lastInput}} {{35.31 * lastInput}} {{219.97 * lastInput}} {{264.17 * lastInput}}
{{0 * lastInput}} {{0.00028 * lastInput}} {{0.28 * lastInput}} {{0.001 * lastInput}} {{0.000017 * lastInput}} {{lastInput}} {{0.01667 * lastInput}} {{0.00059 * lastInput}} {{0.00367 * lastInput}} {{0.0044 * lastInput}}
{{0.000017 * lastInput}} {{0.01667 * lastInput}} {{16.67 * lastInput}} {{0.06 * lastInput}} {{0.001 * lastInput}} {{60 * lastInput}} {{lastInput}} {{0.03531 * lastInput}} {{0.21997 * lastInput}} {{0.264 * lastInput}}
{{0.00047 * lastInput}} {{0.47 * lastInput}} {{470 * lastInput}} {{1.699 * lastInput}} {{0.02832 * lastInput}} {{1699 * lastInput}} {{28.32 * lastInput}} {{lastInput}} {{6.23 * lastInput}} {{7.48 * lastInput}}
{{0.000076 * lastInput}} {{0.07577 * lastInput}} {{75.77 * lastInput}} {{0.273 * lastInput}} {{0.00455 * lastInput}} {{273 * lastInput}} {{4.55 * lastInput}} {{0.16 * lastInput}} {{lastInput}} {{1.2 * lastInput}}
{{0.000063 * lastInput}} {{0.06309 * lastInput}} {{63.09 * lastInput}} {{0.227 * lastInput}} {{0.00379 * lastInput}} {{227 * lastInput}} {{3.79 * lastInput}} {{0.13 * lastInput}} {{0.83 * lastInput}} {{lastInput}}

压力

Pa kPa MPa bar mbar kgf/cm2 cmH2O mmH2O mmHg p.s.i
{{lastInput2}} {{10-3 * lastInput2}} {{10-6 * lastInput2}} {{0.00001 * lastInput2}} {{0.01 * lastInput2}} {{0.00001 * lastInput2}} {{0.0102 * lastInput2}} {{0.10197 * lastInput2}} {{0.0075 * lastInput2}} {{0.000145 * lastInput2}}
{{1000 * lastInput2}} {{lastInput2}} {{0.001 * lastInput2}} {{0.01 * lastInput2}} {{10 * lastInput2}} {{0.0102 * lastInput2}} {{10.2 * lastInput2}} {{101.97 * lastInput2}} {{7.5 * lastInput2}} {{0.145 * lastInput2}}
{{1000000 * lastInput2}} {{1000 * lastInput2}} {{lastInput2}} {{10 * lastInput2}} {{10000 * lastInput2}} {{10.2 * lastInput2}} {{10200 * lastInput2}} {{101970 * lastInput2}} {{7500 * lastInput2}} {{145 * lastInput2}}
{{100000 * lastInput2}} {{100 * lastInput2}} {{0.1 * lastInput2}} {{lastInput2}} {{1000 * lastInput2}} {{1.02 * lastInput2}} {{1020 * lastInput2}} {{10200 * lastInput2}} {{750.06 * lastInput2}} {{14.5 * lastInput2}}
{{100 * lastInput2}} {{0.1 * lastInput2}} {{0.0001 * lastInput2}} {{0.001 * lastInput2}} {{lastInput2}} {{0.00102 * lastInput2}} {{1.02 * lastInput2}} {{10.2 * lastInput2}} {{0.75 * lastInput2}} {{0.0145 * lastInput2}}
{{98066.5 * lastInput2}} {{98.07 * lastInput2}} {{0.09807 * lastInput2}} {{0.98 * lastInput2}} {{980.67 * lastInput2}} {{lastInput2}} {{1000 * lastInput2}} {{10000 * lastInput2}} {{735.56 * lastInput2}} {{14.22 * lastInput2}}
{{98.0665 * lastInput2}} {{0.9807 * lastInput2}} {{0.000981 * lastInput2}} {{0.00098 * lastInput2}} {{0.98 * lastInput2}} {{0.001 * lastInput2}} {{lastInput2}} {{10 * lastInput2}} {{0.74 * lastInput2}} {{0.01422 * lastInput2}}
{{9.80665 * lastInput2}} {{0.09807 * lastInput2}} {{0.000098 * lastInput2}} {{0.000098 * lastInput2}} {{0.09807 * lastInput2}} {{0.0001 * lastInput2}} {{0.1 * lastInput2}} {{lastInput2}} {{0.07356 * lastInput2}} {{0.00142 * lastInput2}}
{{133.32 * lastInput2}} {{0.13332 * lastInput2}} {{0.000133 * lastInput2}} {{0.00133 * lastInput2}} {{1.33 * lastInput2}} {{0.00136 * lastInput2}} {{1.36 * lastInput2}} {{13.6 * lastInput2}} {{lastInput2}} {{0.01934 * lastInput2}}
{{6895 * lastInput2}} {{6.895 * lastInput2}} {{0.006895 * lastInput2}} {{0.06895 * lastInput2}} {{68.95 * lastInput2}} {{0.07031 * lastInput2}} {{70.31 * lastInput2}} {{703.07 * lastInput2}} {{51.71 * lastInput2}} {{lastInput2}}
